Avant-goût de La Frite de Libre Computer
Dernière mise à jour 2019-07-14. Première version 2019-07-11

Le 17 octobre 2018, j'ai soutenu un projet Kickstarter de Libre Computer intitulé La Frite: Open Source Fries. Ce n'est qu'un autre ordinateur monocarte, mais avec deux aspects originaux : il est basé sur la puce Amlogic S805X et il n’y a pas de carte SD. C'était la première fois que je participais à un financement participatif projet financé. Il me semblait que le projet était presque à la fin puisque la livraison des articles achetés devait se faire en novembre 2018. Après un léger retard, le colis est arrivé hier, le 10 juillet.

Après lecture, sur le Web, de certains commentaires de contributeurs qui avaient reçu leur Frite quelques jours auparavant je me préparais à affronter quelques problèmes. Cependant, il a été possible d'installer Debian Stretch en un couple d'heures, y compris le temps passé à essayer de rassembler des informations.

Table des matières

  1. Manque d'information
  2. Premier démarrage depuis le module eMMC
  3. Second démarrage depuis une clé USB
  4. Transfert du système d'exploitation vers le module eMMC
  5. Configuration de base
  6. Wi-Fi
  7. Température du système sur puce
  8. Connecteurs et UART
  9. Installer une autre image : Ubuntu
  10. Conclusion

Manque d'information toc

J'avais commandé le Small Meal with Large Fries qui comprenait :

Les deux derniers éléments n'étaient pas nécessaires, mais j'étais ravi d'avoir un module eMMC avec un système d'exploitation préchargé.

Lorsque le paquet est arrivé, il contenait exactement ce qui était répertorié, sans aucune autre information, à l'exception d'une URL sur la boîte. Le YouTuber djismGAMING, a obtenu le même article et a mis en place une vidéo intitulée La Frite | Pledge Unboxing | Libre Computer. Pour ceux qui ont déjà le small meal, il n’y a pas grand-chose à apprendre de lui, c’est strictement et sans boîte, sans tentative de connecter le SBC. Pour ceux qui sont curieux de voir avant d'acheter, cela pourrait être intéressant. En revenche, je recommande fortement à tous de regarder la deuxième vidéo diffusée par djismGAMING il y a quelques heures à peine: La Frite Debian 9 XFCE | eMMC install and flash. Elle couvre les sections 2, 3 et 4 du présent billet, mais avec un clavier, une souris et un moniteur branchés sur la Frite. Je préfère ne pas utiliser ces périphériques.

L'URL sur la boîte, www.libre.computer, s'est avérée être un lien vers un autre projet Libre Computer, mais j'ai trouvé la Frite dans le menu : Products/Boards. La plupart des onglets sont des pages vides. Clairement, Libre Computer n’a pas eu le temps de configurer le site Web. Je entamé des recherches et voici la liste des liens vers des principaux sites contenant des informations sur La Frite que j'ai trouvés.

Wiki
http://wiki.loverpi.com/sbc:libre-computer-aml-s805x-ac
Forum
https://forum.loverpi.com/categories/libre-computer-aml-s805x-ac
GitHub
https://github.com/libre-computer-project
Redit
https://www.reddit.com/r/LaFrite/
Images de Debian Stretch téléchargeables
http://share.loverpi.com/board/libre-computer-project/libre-computer-board/image/debian/
Images de Ubuntu Bionic téléchargeables
http://share.loverpi.com/board/libre-computer-project/libre-computer-board/image/ubuntu/
Linux for Amlogic Meson
linux-mason

Premier démarrage depuis le module eMMC toc

J'ai branché le module eMMC dans la prise située sur le verso de la carte, un câble Ethernet dans le connecteur RJ-45 et l'alimentation dans la prise micro-USB. Le système aurait dû démarrer, car la description du « petit repas avec des grandes frites » indiquait clairement qu'au moins un système d'exploitation figurerait sur le module eMMC.

Vous n'avez pas le temps de jouer avec les logiciels de flash? Obtenez un kit prêt à l'emploi prêt à l'emploi avec l'option Ubuntu 18.04 Bionc LTS ou Android 8 Oreo pour moins d'un Raspberry Pi 3.
Sans grande surprise, car j'avais lu certains commentaires sur le Forum et Redit à ce sujet, l'ordinateur n'a pas démarré. Il est temps d'éteindre l'alimentation et d'aller chercher l'image d'un système d'exploitation.

Second démarrage depuis une clé USB toc

Habitué à téléverser un système d'exploitation sur une carte SD, je ne voyais pas comment le faire sur le module eMMC. Et le câble USB - TYPE A à USB - TYPE A fourni avec le module me laissait perplexe. Mais La Frite peut démarrer à partir d'une clé USB. Voici les étapes que j'ai suivies pour démarrer cette nouvelle carte en tant que serveur sans tête (c'est-à-dire sans moniteur, sans clavier ni souris). Pour que cela fonctionne, la Frite doit être connectée au réseau local avec un câble Ethernet et un ordinateur de bureau doit être connecté au même réseau local. Mon ordinateur bureau fonctionne sous Linux, mais les étapes décrites ici peuvent être effectuées avec un ordinateur Mac ou Windows.

  1. J'ai téléchargé la première de quatre images de Debian Stretch fournies par Libre Computer sur mon ordinateur de bureau.
  2. À l'aide de Balena Etcher, j'ai gravé cette image sur un lecteur USB 2.0 Verbatim 32 Go Store 'n' Flip. Une plus petite clé aurait suffi; le module eMMC ne fait que 8 Go.
  3. J'ai branché la clé USB dans le port USB le plus éloigné du récepteur IR et du connecteur GPIO double rangée. En d’autres termes, c’est le port USB en bas à droite lorsque les connecteurs HDMI, RJ45 et micro-USB de Frite pointent vers le haut. Le dispositif ne démarrera pas à partir d'un lecteur USB contenant un système d'exploitation si ce périphérique est connecté à l'autre port USB.
  4. J'ai allumé l'alimentation et ai attendu que les voyants rouge et vert de l'ordinateur monocarte soient allumés. J'ai attendu un peu plus longtemps jusqu'à ce que l'activité des deux voyants DEL du connecteur RJ45 indique qu'une connexion Ethernet a été établie.
  5. Un analyse rapide (Quick Scan) avec Zenmap (nmap) du réseaut 192.168.1.0/24 dans mon case a signalé un nouveau périphérique : pre> Nmap scan report for 192.168.1.126 Host is up (0.0070s latency). Not shown: 99 closed ports PORT STATE SERVICE 22/tcp open ssh MAC Address: 18:xx:xx:xx:xx:xx (Unknown)

Il était alors possible d'ouvrir une session SSH à partir de mon ordinateur de bureau nommé hp.

michel@hp:~$ ssh libre@192.168.1.126 The authenticity of host '192.168.1.126 (192.168.1.126)' can't be established. ECDSA key fingerprint is SHA256:aHHwrnhl89PYVaBKHz8FipIuWF8gmj2CPBqiA6oKR0Agg. Are you sure you want to continue connecting (yes/no)? yes Warning: Permanently added '192.168.1.126' (ECDSA) to the list of known hosts. libre@192.168.1.126's password: computer ceci n'est pas affiché à l'écran Linux libre-computer 4.19.57+ #55 SMP PREEMPT Thu Jul 4 13:38:48 EDT 2019 aarch64 The programs included with the Debian GNU/Linux system are free software; the exact distribution terms for each program are described in the individual files in /usr/share/doc/*/copyright. Debian GNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extent permitted by applicable law.

Apparemment, certains avaient des problèmes de mise à jour et de mise à niveau de leur système, ce qui était dû à une spécification incorrecte dans /etc/fstab selon selon dedxi. J'ai vérifié le fichier et constaté que l'UUID de la partition /boot/efi était spécifié; il n'était donc pas nécessaire de changer quoi que ce soit. Juste pour confirmer, j'ai mis à jour le système sans problème.

libre@libre-computer:~$ sudo apt update && sudo apt upgrade -y We trust you have received the usual lecture from the local System Administrator. It usually boils down to these three things: #1) Respect the privacy of others. #2) Think before you type. #3) With great power comes great responsibility. [sudo] password for libre: computer ceci n'est pas affiché à l'écran Get:1 http://security.debian.org/debian-security stretch/updates InRelease [94.3 kB] ... The following packages will be upgraded: debian-archive-keyring 1 upgraded, 0 newly installed, 0 to remove and 0 not upgraded. Need to get 73.9 kB of archives. After this operation, 30.7 kB of additional disk space will be used. ... Removing obsolete conffile /etc/apt/trusted.gpg.d/debian-archive-wheezy-automatic.gpg ... Removing obsolete conffile /etc/apt/trusted.gpg.d/debian-archive-wheezy-stable.gpg ... libre@libre-computer:~$ sudo reboot Connection to 192.168.1.126 closed by remote host. Connection to 192.168.1.126 closed. michel@hp:~$ ssh libre@192.168.1.126 ssh: connect to host 192.168.1.126 port 22: Connection refused michel@hp:~$ ssh libre@192.168.1.126 ssh: connect to host 192.168.1.126 port 22: No route to host ... attendre une minute ou deux ... michel@hp:~$ ssh libre@192.168.1.126 libre@192.168.1.126's password: computer ceci n'est pas affiché à l'écran Linux libre-computer 4.19.57+ #55 SMP PREEMPT Thu Jul 4 13:38:48 EDT 2019 aarch64 ... libre@libre-computer:~$ sudo apt update just checking ... Reading state information... Done All packages are up to date.

Cela montre que le démarrage de la version du 6 juillet de Debian à partir d'une clé USB fonctionne non seulement comme un charme, mais qu'il était également possible de mettre à jour et de mettre à niveau le système. Il semble que la nouvelle image du système d'exploitation ait résolu de nombreux problèmes rencontrés par d'autres auparavant. L'étape suivante consiste à copier le système d'exploitation vers le module eMMC.

Transfert du système d'exploitation vers le module eMMC toc

En examinant les unités de stockage, nous voyons la clé USB en tant que périphérique sda et le module eMMS, qui est vide, en tant que périphérique mmcblk0.

Looking at storage devices, we see the USB stick as device sda and the eMMS module as device mmcblk0 which is empty.

libre@libre-computer:~$ lsblk NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT sda 8:0 1 28.9G 0 disk ├─sda1 8:1 1 255M 0 part /boot/efi ├─sda2 8:2 1 27.8G 0 part / └─sda3 8:3 1 872M 0 part [SWAP] mmcblk0 179:0 0 7.3G 0 disk mmcblk0boot0 179:32 0 4M 1 disk mmcblk0boot1 179:64 0 4M 1 disk

L'utilitaire lc_distro_transfer peut copier l'image du système d'exploitation sur le module eMMC. Il est possible d'exécuter le programme de manière semi-interactive pour créer la commande complète nécessaire à la copie de l'image.

libre@libre-computer:~$ sudo lc_distro_transfer [sudo] password for libre: computer ceci n'est pas affiché à l'écran Available Vendor/Model List: libre-computer/aml-s805x-ac libre@libre-computer:~$ sudo lc_distro_transfer libre-computer/aml-s805x-ac Available Block Device List: /dev/mmcblk0 emmc /dev/sda libre@libre-computer:~$ sudo lc_distro_transfer libre-computer/aml-s805x-ac /dev/mmcblk0 Transferable Distro List: lc-debian-9-headless libre@libre-computer:~$ sudo lc_distro_transfer libre-computer/aml-s805x-ac /dev/mmcblk0 lc-debian-9-headless 1+0 records in 1+0 records out 1048576 bytes (1.0 MB, 1.0 MiB) copied, 0.0305297 s, 34.3 MB/s Welcome to fdisk (util-linux 2.29.2). Changes will remain in memory only, until you decide to write them. Be careful before using the write command. Device does not contain a recognized partition table. Created a new DOS disklabel with disk identifier 0x7849383b. Command (m for help): Created a new DOS disklabel with disk identifier 0x8a6ed536. Command (m for help): Partition type p primary (0 primary, 0 extended, 4 free) e extended (container for logical partitions) Select (default p): Partition number (1-4, default 1): First sector (2048-15269887, default 2048): Last sector, +sectors or +size{K,M,G,T,P} (2048-15269887, default 15269887): Created a new partition 1 of type 'Linux' and of size 255 MiB. Command (m for help): Selected partition 1 The bootable flag on partition 1 is enabled now. Command (m for help): Selected partition 1 Partition type (type L to list all types): Changed type of partition 'Linux' to 'EFI (FAT-12/16/32)'. Command (m for help): Partition type p primary (1 primary, 0 extended, 3 free) e extended (container for logical partitions) Select (default p): Partition number (2-4, default 2): First sector (524288-15269887, default 524288): Last sector, +sectors or +size{K,M,G,T,P} (524288-15269887, default 15269887): Created a new partition 2 of type 'Linux' and of size 7 GiB. Command (m for help): Disk /dev/mmcblk0: 7.3 GiB, 7818182656 bytes, 15269888 sectors Units: sectors of 1 * 512 = 512 bytes Sector size (logical/physical): 512 bytes / 512 bytes I/O size (minimum/optimal): 512 bytes / 512 bytes Disklabel type: dos Disk identifier: 0x8a6ed536 Device Boot Start End Sectors Size Id Type /dev/mmcblk0p1 * 2048 524287 522240 255M ef EFI (FAT-12/16/32) /dev/mmcblk0p2 524288 15269887 14745600 7G 83 Linux Command (m for help): The partition table has been altered. Calling ioctl() to re-read partition table. Syncing disks. mkfs.fat 4.1 (2017-01-24) btrfs-progs v4.7.3 See http://btrfs.wiki.kernel.org for more information. Detected a SSD, turning off metadata duplication. Mkfs with -m dup if you want to force metadata duplication. Label: SYSTEM UUID: Node size: 16384 Sector size: 4096 Filesystem size: 7.03GiB Block group profiles: Data: single 8.00MiB Metadata: single 8.00MiB System: single 4.00MiB SSD detected: yes Incompat features: extref, skinny-metadata Number of devices: 1 Devices: ID SIZE PATH 1 7.03GiB /dev/mmcblk0p2 At subvol /tmp/tmp.KevI54w60Y/@lc-debian-9-headless At subvol @lc-debian-9-headless 539MiB [9.87MiB/s] [====================================================================> ] 52% Create a snapshot of '/tmp/tmp.ALK3IJXKmi/@lc-debian-9-headless' in '/tmp/tmp.ALK3IJXKmi/@' /usr/sbin/grub-install Installing for arm64-efi platform. Installation finished. No error reported. Generating grub configuration file ... Found linux image: /boot/vmlinuz-4.19.57+ Found initrd image: /boot/initrd.img-4.19.57+ done DEVICE /dev/mmcblk0 READY! libre@libre-computer:~$ lsblk par curiosité! NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT sda 8:0 1 28.9G 0 disk ├─sda1 8:1 1 255M 0 part /boot/efi ├─sda2 8:2 1 27.8G 0 part / └─sda3 8:3 1 872M 0 part [SWAP] mmcblk0 179:0 0 7.3G 0 disk ├─mmcblk0p1 179:1 0 255M 0 part └─mmcblk0p2 179:2 0 7G 0 part mmcblk0boot0 179:32 0 4M 1 disk mmcblk0boot1 179:64 0 4M 1 disk

J'ai décidé d'arrêter le système, de retirer la clé USB et de redémarrer La Frite pour vérifier que le démarrage à partir du module eMMC était désormais possible.

libre@libre-computer:~$ sudo shutdown now Connection to 192.168.1.126 closed by remote host. Connection to 192.168.1.126 closed. wait a while, then turn power off and remove the USB stick, turn the power on and wait until booting is completed michel@hp:~$ ssh libre@192.168.1.126 @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @ WARNING: REMOTE HOST IDENTIFICATION HAS CHANGED! @ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ IT IS POSSIBLE THAT SOMEONE IS DOING SOMETHING NASTY! Someone could be eavesdropping on you right now (man-in-the-middle attack)! It is also possible that a host key has just been changed. The fingerprint for the ECDSA key sent by the remote host is SHA256:8045VFRsnB/5iIc4SYf2pYIdusye3uzFepKfOm6LnZQ. Please contact your system administrator. Add correct host key in /home/michel/.ssh/known_hosts to get rid of this message. Offending ECDSA key in /home/michel/.ssh/known_hosts:52 remove with: ssh-keygen -f "/home/michel/.ssh/known_hosts" -R "192.168.0.126" ECDSA host key for 192.168.1.126 has changed and you have requested strict checking. Host key verification failed. michel@hp:~$ ssh-keygen -f "/home/michel/.ssh/known_hosts" -R "192.168.0.126" # Host 192.168.1.126 found: line 52 /home/michel/.ssh/known_hosts updated. Original contents retained as /home/michel/.ssh/known_hosts.old michel@hp:~$ ssh libre@192.168.1.126 The authenticity of host '192.168.0.126 (192.168.1.126)' can't be established. ECDSA key fingerprint is SHA256:8045VFRsnB/5iIc4SYf2pYIdusye3uzFepKfOm6LnZQ. Are you sure you want to continue connecting (yes/no)? yes Warning: Permanently added '192.168.1.126' (ECDSA) to the list of known hosts. libre@192.168.0.126's password: computer ceci n'est pas affiché à l'écran Linux libre-computer 4.19.57+ #55 SMP PREEMPT Thu Jul 4 13:38:48 EDT 2019 aarch64 The programs included with the Debian GNU/Linux system are free software; the exact distribution terms for each program are described in the individual files in /usr/share/doc/*/copyright. Debian GNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extent permitted by applicable law. libre@libre-computer:~$ lsblk NAME MAJ:MIN RM SIZE RO TYPE MOUNTPOINT mmcblk0 179:0 0 7.3G 0 disk ├─mmcblk0p1 179:1 0 255M 0 part /boot/efi ├─mmcblk0p2 179:2 0 6.3G 0 part / └─mmcblk0p3 179:3 0 800M 0 part [SWAP] mmcblk0boot0 179:32 0 4M 1 disk mmcblk0boot1 179:64 0 4M 1 disk s libre@libre-computer:~$ df -h Filesystem Size Used Avail Use% Mounted on udev 352M 0 352M 0% /dev tmpfs 97M 2.8M 94M 3% /run /dev/mmcblk0p2 6.3G 392M 5.7G 7% / tmpfs 483M 0 483M 0% /dev/shm tmpfs 5.0M 0 5.0M 0% /run/lock tmpfs 483M 0 483M 0% /sys/fs/cgroup /dev/mmcblk0p1 255M 212K 255M 1% /boot/efi tmpfs 97M 0 97M 0% /run/user/1000

Il était possible de démarrer à partir du module eMMC. La partition racine fait 6,3 Go, dont 93% sont libres. Il existe également une partition swap de 800 Mo.

Configuration de base toc

L'image copiée dans le module eMMC n'incluait pas les mises à niveau effectuées sur l'image sur la clé USB.

libre@libre-computer:~$ sudo apt update Get:1 http://security.debian.org/debian-security stretch/updates InRelease [94.3 kB] ...Reading state information... Done 1 package can be upgraded. Run 'apt list --upgradable' to see it. libre@libre-computer:~$ sudo apt upgrade -y Reading package lists... Done ... Removing obsolete conffile /etc/apt/trusted.gpg.d/debian-archive-wheezy-automatic.gpg ... Removing obsolete conffile /etc/apt/trusted.gpg.d/debian-archive-wheezy-stable.gpg ... libre@libre-computer:~$ uname -a Linux libre-computer 4.19.57+ #55 SMP PREEMPT Thu Jul 4 13:38:48 EDT 2019 aarch64 GNU/Linux libre@libre-computer:~$ cat /etc/*release PRETTY_NAME="Debian GNU/Linux 9 (stretch)" NAME="Debian GNU/Linux" VERSION_ID="9" VERSION="9 (stretch)" ID=debian HOME_URL="https://www.debian.org/" SUPPORT_URL="https://www.debian.org/support" BUG_REPORT_URL="https://bugs.debian.org/" libre@libre-computer:~$ cat /etc/*version 9.9

C'est une distribution plutôt nue.

libre@libre-computer:~$ sudo dpkg-query -l ... Desired=Unknown/Install/Remove/Purge/Hold | Status=Not/Inst/Conf-files/Unpacked/halF-conf/Half-inst/trig-aWait/Trig-pend |/ Err?=(none)/Reinst-required (Status,Err: uppercase=bad) ||/ Name Version Architecture Description +++-==========================-==================-==================-========================================================= ii adduser 3.115 all add and remove users and groups ii apt 1.4.9 arm64 commandline package manager ii apt-utils 1.4.9 arm64 package management related utility programs ii base-files 9.9+deb9u9 arm64 Debian base system miscellaneous files ii base-passwd 3.5.43 arm64 Debian base system master password and group files ii bash 4.4-5 arm64 GNU Bourne Again SHell ii bluez-firmware 1.2-3 all Firmware for Bluetooth devices ii bsdmainutils 9.0.12+nmu1 arm64 collection of more utilities from FreeBSD ii bsdutils 1:2.29.2-1+deb9u1 arm64 basic utilities from 4.4BSD-Lite ii btrfs-progs 4.7.3-1 arm64 Checksumming Copy on Write Filesystem utilities ii btrfs-tools 4.7.3-1 arm64 transitional dummy package ii busybox 1:1.22.0-19+b3 arm64 Tiny utilities for small and embedded systems ii coreutils 8.26-3 arm64 GNU core utilities ii cpio 2.11+dfsg-6 arm64 GNU cpio -- a program to manage archives of files ii cron 3.0pl1-128+deb9u1 arm64 process scheduling daemon ii dash 0.5.8-2.4 arm64 POSIX-compliant shell ii dbus 1.10.28-0+deb9u1 arm64 simple interprocess messaging system (daemon and utilitie ii debconf 1.5.61 all Debian configuration management system ii debconf-i18n 1.5.61 all full internationalization support for debconf ii debian-archive-keyring 2017.5 all GnuPG archive keys of the Debian archive ii debianutils 4.8.1.1 arm64 Miscellaneous utilities specific to Debian ii diffutils 1:3.5-3 arm64 File comparison utilities ii dmidecode 3.0-4 arm64 SMBIOS/DMI table decoder ii dmsetup 2:1.02.137-2 arm64 Linux Kernel Device Mapper userspace library ii dosfstools 4.1-1 arm64 utilities for making and checking MS-DOS FAT filesystems ii dpkg 1.18.25 arm64 Debian package management system ii e2fslibs:arm64 1.43.4-2 arm64 ext2/ext3/ext4 file system libraries ii e2fsprogs 1.43.4-2 arm64 ext2/ext3/ext4 file system utilities ii efibootmgr 14-2 arm64 Interact with the EFI Boot Manager ii ethtool 1:4.8-1+b1 arm64 display or change Ethernet device settings ii findutils 4.6.0+git+20161106 arm64 utilities for finding files--find, xargs ii firmware-amd-graphics 20161130-5 all Binary firmware for AMD/ATI graphics chips ii firmware-atheros 20161130-5 all Binary firmware for Atheros wireless cards ii firmware-brcm80211 20161130-5 all Binary firmware for Broadcom 802.11 wireless cards ii firmware-libertas 20161130-5 all Binary firmware for Marvell wireless cards ii firmware-linux 20161130-5 all Binary firmware for various drivers in the Linux kernel ( ii firmware-linux-free 3.4 all Binary firmware for various drivers in the Linux kernel ii firmware-linux-nonfree 20161130-5 all Binary firmware for various drivers in the Linux kernel ( ii firmware-misc-nonfree 20161130-5 all Binary firmware for various drivers in the Linux kernel ii firmware-realtek 20161130-5 all Binary firmware for Realtek wired/wifi/BT adapters ii firmware-ti-connectivity 20161130-5 all Binary firmware for TI Connectivity wifi and BT/FM/GPS ad ii firmware-zd1211 1:1.5-4 all binary firmware for the zd1211rw wireless driver ii gcc-6-base:arm64 6.3.0-18+deb9u1 arm64 GCC, the GNU Compiler Collection (base package) ii gdisk 1.0.1-1 arm64 GPT fdisk text-mode partitioning tool ii gettext-base 0.19.8.1-2 arm64 GNU Internationalization utilities for the base system ii gnupg 2.1.18-8~deb9u4 arm64 GNU privacy guard - a free PGP replacement ii gnupg-agent 2.1.18-8~deb9u4 arm64 GNU privacy guard - cryptographic agent ii gpgv 2.1.18-8~deb9u4 arm64 GNU privacy guard - signature verification tool ii grep 2.27-2 arm64 GNU grep, egrep and fgrep ii groff-base 1.22.3-9 arm64 GNU troff text-formatting system (base system components) ii grub-common 2.02~beta3-5+deb9u arm64 GRand Unified Bootloader (common files) ii grub-efi-arm64 2.02~beta3-5+deb9u arm64 GRand Unified Bootloader, version 2 (ARM64 UEFI version) ii grub-efi-arm64-bin 2.02~beta3-5+deb9u arm64 GRand Unified Bootloader, version 2 (ARM64 UEFI binaries) ii grub2-common 2.02~beta3-5+deb9u arm64 GRand Unified Bootloader (common files for version 2) ii gzip 1.6-5+b1 arm64 GNU compression utilities ii hostname 3.18+b1 arm64 utility to set/show the host name or domain name ii ifupdown 0.8.19 arm64 high level tools to configure network interfaces ii init 1.48 arm64 metapackage ensuring an init system is installed ii init-system-helpers 1.48 all helper tools for all init systems ii initramfs-tools 0.130 all generic modular initramfs generator (automation) ii initramfs-tools-core 0.130 all generic modular initramfs generator (core tools) ii iproute2 4.9.0-1+deb9u1 arm64 networking and traffic control tools ii iptables 1.6.0+snapshot2016 arm64 administration tools for packet filtering and NAT ii iputils-ping 3:20161105-1 arm64 Tools to test the reachability of network hosts ii isc-dhcp-client 4.3.5-3+deb9u1 arm64 DHCP client for automatically obtaining an IP address ii isc-dhcp-common 4.3.5-3+deb9u1 arm64 common manpages relevant to all of the isc-dhcp packages ii klibc-utils 2.0.4-9 arm64 small utilities built with klibc for early boot ii kmod 23-2 arm64 tools for managing Linux kernel modules ii krb5-locales 1.15-1+deb9u1 all internationalization support for MIT Kerberos ii libacl1:arm64 2.2.52-3+b1 arm64 Access control list shared library ii libapparmor1:arm64 2.11.0-3+deb9u2 arm64 changehat AppArmor library ii libapt-inst2.0:arm64 1.4.9 arm64 deb package format runtime library ii libapt-pkg5.0:arm64 1.4.9 arm64 package management runtime library ii libassuan0:arm64 2.4.3-2 arm64 IPC library for the GnuPG components ii libattr1:arm64 1:2.4.47-2+b2 arm64 Extended attribute shared library ii libaudit-common 1:2.6.7-2 all Dynamic library for security auditing - common files ii libaudit1:arm64 1:2.6.7-2 arm64 Dynamic library for security auditing ii libblkid1:arm64 2.29.2-1+deb9u1 arm64 block device ID library ii libbsd0:arm64 0.8.3-1 arm64 utility functions from BSD systems - shared library ii libbz2-1.0:arm64 1.0.6-8.1 arm64 high-quality block-sorting file compressor library - runt ii libc-bin 2.24-11+deb9u4 arm64 GNU C Library: Binaries ii libc-l10n 2.24-11+deb9u4 all GNU C Library: localization files ii libc6:arm64 2.24-11+deb9u4 arm64 GNU C Library: Shared libraries ii libcap-ng0:arm64 0.7.7-3+b1 arm64 An alternate POSIX capabilities library ii libcap2:arm64 1:2.25-1 arm64 POSIX 1003.1e capabilities (library) ii libcomerr2:arm64 1.43.4-2 arm64 common error description library ii libcryptsetup4:arm64 2:1.7.3-4 arm64 disk encryption support - shared library ii libdb5.3:arm64 5.3.28-12+deb9u1 arm64 Berkeley v5.3 Database Libraries [runtime] ii libdbus-1-3:arm64 1.10.28-0+deb9u1 arm64 simple interprocess messaging system (library) ii libdebconfclient0:arm64 0.227 arm64 Debian Configuration Management System (C-implementation ii libdevmapper1.02.1:arm64 2:1.02.137-2 arm64 Linux Kernel Device Mapper userspace library ii libdns-export162 1:9.10.3.dfsg.P4-1 arm64 Exported DNS Shared Library ii libedit2:arm64 3.1-20160903-3 arm64 BSD editline and history libraries ii libefiboot1:arm64 30-2 arm64 Library to manage UEFI variables ii libefivar1:arm64 30-2 arm64 Library to manage UEFI variables ii libelf1:arm64 0.168-1 arm64 library to read and write ELF files ii libestr0 0.1.10-2 arm64 Helper functions for handling strings (lib) ii libexpat1:arm64 2.2.0-2+deb9u2 arm64 XML parsing C library - runtime library ii libfastjson4:arm64 0.99.4-1 arm64 fast json library for C ii libfdisk1:arm64 2.29.2-1+deb9u1 arm64 fdisk partitioning library ii libffi6:arm64 3.2.1-6 arm64 Foreign Function Interface library runtime ii libfreetype6:arm64 2.6.3-3.2 arm64 FreeType 2 font engine, shared library files ii libfuse2:arm64 2.9.7-1+deb9u2 arm64 Filesystem in Userspace (library) ii libgcc1:arm64 1:6.3.0-18+deb9u1 arm64 GCC support library ii libgcrypt20:arm64 1.7.6-2+deb9u3 arm64 LGPL Crypto library - runtime library ii libgdbm3:arm64 1.8.3-14 arm64 GNU dbm database routines (runtime version) ii libgmp10:arm64 2:6.1.2+dfsg-1 arm64 Multiprecision arithmetic library ii libgnutls30:arm64 3.5.8-5+deb9u4 arm64 GNU TLS library - main runtime library ii libgpg-error0:arm64 1.26-2 arm64 library for common error values and messages in GnuPG com ii libgpm2:arm64 1.20.4-6.2+b1 arm64 General Purpose Mouse - shared library ii libgssapi-krb5-2:arm64 1.15-1+deb9u1 arm64 MIT Kerberos runtime libraries - krb5 GSS-API Mechanism ii libhogweed4:arm64 3.3-1+b2 arm64 low level cryptographic library (public-key cryptos) ii libidn11:arm64 1.33-1 arm64 GNU Libidn library, implementation of IETF IDN specificat ii libidn2-0:arm64 0.16-1+deb9u1 arm64 Internationalized domain names (IDNA2008) library ii libip4tc0:arm64 1.6.0+snapshot2016 arm64 netfilter libip4tc library ii libip6tc0:arm64 1.6.0+snapshot2016 arm64 netfilter libip6tc library ii libiptc0:arm64 1.6.0+snapshot2016 arm64 netfilter libiptc library ii libisc-export160 1:9.10.3.dfsg.P4-1 arm64 Exported ISC Shared Library ii libk5crypto3:arm64 1.15-1+deb9u1 arm64 MIT Kerberos runtime libraries - Crypto Library ii libkeyutils1:arm64 1.5.9-9 arm64 Linux Key Management Utilities (library) ii libklibc 2.0.4-9 arm64 minimal libc subset for use with initramfs ii libkmod2:arm64 23-2 arm64 libkmod shared library ii libkrb5-3:arm64 1.15-1+deb9u1 arm64 MIT Kerberos runtime libraries ii libkrb5support0:arm64 1.15-1+deb9u1 arm64 MIT Kerberos runtime libraries - Support library ii libksba8:arm64 1.3.5-2 arm64 X.509 and CMS support library ii liblocale-gettext-perl 1.07-3+b1 arm64 module using libc functions for internationalization in P ii liblogging-stdlog0:arm64 1.0.5-2+b2 arm64 easy to use and lightweight logging library ii liblognorm5:arm64 2.0.1-1.1+b1 arm64 log normalizing library ii liblz4-1:arm64 0.0~r131-2+b1 arm64 Fast LZ compression algorithm library - runtime ii liblzma5:arm64 5.2.2-1.2+b1 arm64 XZ-format compression library ii liblzo2-2:arm64 2.08-1.2+b2 arm64 data compression library ii libmnl0:arm64 1.0.4-2 arm64 minimalistic Netlink communication library ii libmount1:arm64 2.29.2-1+deb9u1 arm64 device mounting library ii libncurses5:arm64 6.0+20161126-1+deb arm64 shared libraries for terminal handling ii libncursesw5:arm64 6.0+20161126-1+deb arm64 shared libraries for terminal handling (wide character su ii libnetfilter-conntrack3:ar 1.0.6-2 arm64 Netfilter netlink-conntrack library ii libnettle6:arm64 3.3-1+b2 arm64 low level cryptographic library (symmetric and one-way cr ii libnewt0.52:arm64 0.52.19-1+b1 arm64 Not Erik's Windowing Toolkit - text mode windowing with s ii libnfnetlink0:arm64 1.0.1-3 arm64 Netfilter netlink library ii libnpth0:arm64 1.3-1 arm64 replacement for GNU Pth using system threads ii libp11-kit0:arm64 0.23.3-2 arm64 library for loading and coordinating access to PKCS#11 mo ii libpam-modules:arm64 1.1.8-3.6 arm64 Pluggable Authentication Modules for PAM ii libpam-modules-bin 1.1.8-3.6 arm64 Pluggable Authentication Modules for PAM - helper binarie ii libpam-runtime 1.1.8-3.6 all Runtime support for the PAM library ii libpam-systemd:arm64 232-25+deb9u11 arm64 system and service manager - PAM module ii libpam0g:arm64 1.1.8-3.6 arm64 Pluggable Authentication Modules library ii libparted2:arm64 3.2-17 arm64 disk partition manipulator - shared library ii libpcre3:arm64 2:8.39-3 arm64 Old Perl 5 Compatible Regular Expression Library - runtim ii libpipeline1:arm64 1.4.1-2 arm64 pipeline manipulation library ii libpng16-16:arm64 1.6.28-1+deb9u1 arm64 PNG library - runtime (version 1.6) ii libpopt0:arm64 1.16-10+b2 arm64 lib for parsing cmdline parameters ii libprocps6:arm64 2:3.3.12-3+deb9u1 arm64 library for accessing process information from /proc ii libpsl5:arm64 0.17.0-3 arm64 Library for Public Suffix List (shared libraries) ii libreadline7:arm64 7.0-3 arm64 GNU readline and history libraries, run-time libraries ii libseccomp2:arm64 2.3.1-2.1+deb9u1 arm64 high level interface to Linux seccomp filter ii libselinux1:arm64 2.6-3+b3 arm64 SELinux runtime shared libraries ii libsemanage-common 2.6-2 all Common files for SELinux policy management libraries ii libsemanage1:arm64 2.6-2 arm64 SELinux policy management library ii libsepol1:arm64 2.6-2 arm64 SELinux library for manipulating binary security policies ii libslang2:arm64 2.3.1-5 arm64 S-Lang programming library - runtime version ii libsmartcols1:arm64 2.29.2-1+deb9u1 arm64 smart column output alignment library ii libsqlite3-0:arm64 3.16.2-5+deb9u1 arm64 SQLite 3 shared library ii libss2:arm64 1.43.4-2 arm64 command-line interface parsing library ii libssl1.0.2:arm64 1.0.2s-1~deb9u1 arm64 Secure Sockets Layer toolkit - shared libraries ii libssl1.1:arm64 1.1.0k-1~deb9u1 arm64 Secure Sockets Layer toolkit - shared libraries ii libstdc++6:arm64 6.3.0-18+deb9u1 arm64 GNU Standard C++ Library v3 ii libsystemd0:arm64 232-25+deb9u11 arm64 systemd utility library ii libtasn1-6:arm64 4.10-1.1+deb9u1 arm64 Manage ASN.1 structures (runtime) ii libtext-charwidth-perl 0.04-7+b3 arm64 get display widths of characters on the terminal ii libtext-iconv-perl 1.7-5+b3 arm64 converts between character sets in Perl ii libtext-wrapi18n-perl 0.06-7.1 all internationalized substitute of Text::Wrap ii libtinfo5:arm64 6.0+20161126-1+deb arm64 shared low-level terminfo library for terminal handling ii libudev1:arm64 232-25+deb9u11 arm64 libudev shared library ii libunistring0:arm64 0.9.6+really0.9.3- arm64 Unicode string library for C ii libustr-1.0-1:arm64 1.0.4-6 arm64 Micro string library: shared library ii libuuid1:arm64 2.29.2-1+deb9u1 arm64 Universally Unique ID library ii libwrap0:arm64 7.6.q-26 arm64 Wietse Venema's TCP wrappers library ii libx11-6:arm64 2:1.6.4-3+deb9u1 arm64 X11 client-side library ii libx11-data 2:1.6.4-3+deb9u1 all X11 client-side library ii libxapian30:arm64 1.4.3-2+deb9u3 arm64 Search engine library ii libxau6:arm64 1:1.0.8-1 arm64 X11 authorisation library ii libxcb1:arm64 1.12-1 arm64 X C Binding ii libxdmcp6:arm64 1:1.1.2-3 arm64 X11 Display Manager Control Protocol library ii libxext6:arm64 2:1.3.3-1+b2 arm64 X11 miscellaneous extension library ii libxmuu1:arm64 2:1.1.2-2 arm64 X11 miscellaneous micro-utility library ii libxtables12:arm64 1.6.0+snapshot2016 arm64 netfilter xtables library ii linux-base 4.5 all Linux image base package ii linux-headers-4.19.57+ 4.19.57+-55 arm64 Linux kernel headers for 4.19.57+ on arm64 ii linux-image-4.19.57+ 4.19.57+-55 arm64 Linux kernel, version 4.19.57+ ii locales 2.24-11+deb9u4 all GNU C Library: National Language (locale) data [support] ii login 1:4.4-4.1 arm64 system login tools ii logrotate 3.11.0-0.1 arm64 Log rotation utility ii lsb-base 9.20161125 all Linux Standard Base init script functionality ii mawk 1.3.3-17+b3 arm64 a pattern scanning and text processing language ii mount 2.29.2-1+deb9u1 arm64 tools for mounting and manipulating filesystems ii multiarch-support 2.24-11+deb9u4 arm64 Transitional package to ensure multiarch compatibility ii nano 2.7.4-1 arm64 small, friendly text editor inspired by Pico ii ncurses-base 6.0+20161126-1+deb all basic terminal type definitions ii ncurses-bin 6.0+20161126-1+deb arm64 terminal-related programs and man pages ii ncurses-term 6.0+20161126-1+deb all additional terminal type definitions ii netbase 5.4 all Basic TCP/IP networking system ii openssh-client 1:7.4p1-10+deb9u6 arm64 secure shell (SSH) client, for secure access to remote ma ii openssh-server 1:7.4p1-10+deb9u6 arm64 secure shell (SSH) server, for secure access from remote ii openssh-sftp-server 1:7.4p1-10+deb9u6 arm64 secure shell (SSH) sftp server module, for SFTP access fr ii os-prober 1.76~deb9u1 arm64 utility to detect other OSes on a set of drives ii parted 3.2-17 arm64 disk partition manipulator ii passwd 1:4.4-4.1 arm64 change and administer password and group data ii perl-base 5.24.1-3+deb9u5 arm64 minimal Perl system ii pinentry-curses 1.0.0-2 arm64 curses-based PIN or pass-phrase entry dialog for GnuPG ii procps 2:3.3.12-3+deb9u1 arm64 /proc file system utilities ii pv 1.6.0-1+b1 arm64 Shell pipeline element to meter data passing through ii readline-common 7.0-3 all GNU readline and history libraries, common files ii rng-tools 2-unofficial-mt.14 arm64 Daemon to use a Hardware TRNG ii rsyslog 8.24.0-1 arm64 reliable system and kernel logging daemon ii sed 4.4-1 arm64 GNU stream editor for filtering/transforming text ii sensible-utils 0.0.9+deb9u1 all Utilities for sensible alternative selection ii ssh 1:7.4p1-10+deb9u6 all secure shell client and server (metapackage) ii sudo 1.8.19p1-2.1 arm64 Provide limited super user privileges to specific users ii systemd 232-25+deb9u11 arm64 system and service manager ii systemd-sysv 232-25+deb9u11 arm64 system and service manager - SysV links ii sysvinit-utils 2.88dsf-59.9 arm64 System-V-like utilities ii tar 1.29b-1.1 arm64 GNU version of the tar archiving utility ii tasksel 3.39 all tool for selecting tasks for installation on Debian syste ii tasksel-data 3.39 all official tasks used for installation of Debian systems ii tcpd 7.6.q-26 arm64 Wietse Venema's TCP wrapper utilities ii tzdata 2019a-0+deb9u1 all time zone and daylight-saving time data ii ucf 3.0036 all Update Configuration File(s): preserve user changes to co ii udev 232-25+deb9u11 arm64 /dev/ and hotplug management daemon ii util-linux 2.29.2-1+deb9u1 arm64 miscellaneous system utilities ii vim 2:8.0.0197-4+deb9u arm64 Vi IMproved - enhanced vi editor ii vim-common 2:8.0.0197-4+deb9u all Vi IMproved - Common files ii vim-runtime 2:8.0.0197-4+deb9u all Vi IMproved - Runtime files ii vim-tiny 2:8.0.0197-4+deb9u arm64 Vi IMproved - enhanced vi editor - compact version ii wget 1.18-5+deb9u3 arm64 retrieves files from the web ii whiptail 0.52.19-1+b1 arm64 Displays user-friendly dialog boxes from shell scripts ii xauth 1:1.0.9-1+b2 arm64 X authentication utility ii xxd 2:8.0.0197-4+deb9u arm64 tool to make (or reverse) a hex dump ii zlib1g:arm64 1:1.2.8.dfsg-5 arm64 compression library - runtime

Il n’existe pas de Python ni d’utilitaire de configuration tel que Raspi-config ou Armbian-config. Tout devra être fait à l'ancienne: à la main.

La première chose à faire est de changer le mot de passe. Et pendant que j'y étais, j'ai modifié le fichier sudoers afin qu'un mot de passe ne soit plus requis lorsque l'utilisateur libre utilise le préfix sudo.

libre@libre-computer:~$ passwd Changing password for libre. (current) UNIX password: computer ceci n'est pas affiché à l'écran Enter new UNIX password: mon_nouveau_mdp ceci n'est pas affiché à l'écran Retype new UNIX password: mon_nouveau_mdp ceci n'est pas affiché à l'écran passwd: password updated successfully libre@libre-computer:~$ sudo nano /etc/sudoers

La ligne suivante a été ajoutée au fichier vers la fin.

libre ALL=(ALL:ALL) NOPASSWD: ALL

J'ai aussi décidé d'installer le service avahi-daemon. Il est inclus dans Raspbian (mais pas Armbian) et rend possible l’ouverture d’une session SSH sans connaître l’adresse IP de l'ordinateur. Ceci est très utile lorsque ce dernier fonctionne sans tête.

libre@libre-computer:~$ apt-cache policy avahi-daemon avahi-daemon: Installed: (none) Candidate: 0.6.32-2 Version table: 0.6.32-2 500 500 http://deb.debian.org/debian stretch/main arm64 Packages libre@libre-computer:~$ sudo apt install -y avahi-daemon

J'ai également modifié le fichier de configuration pour que avahi-daemon publie l'adresse IP du poste de travail. Ainsi on trouvera l'ordinateur avec la commande avahi-browse --all.

libre@libre-computer:~$ sudo nano /etc/avahi/avahi-daemon.conf
... [publish] ... publish-workstation=yes ...

Comme avahi-daemon utilise le nom d’hôte pour créer l’URL de type .local de l'ordinateur, il est préférable de modifier le nom d’hôte (hostname) par défaut au cas où un deuxième ordinateur Libre Computer serait installé sur le réseau local.

libre@libre-computer:~$ sudo hostnamectl set-hostname la-frite libre@libre-computer:~$ hostnamectl Static hostname: la-frite Icon name: computer ... Operating System: Debian GNU/Linux 9 (stretch) Kernel: Linux 4.19.57+ Architecture: arm64 libre@libre-computer:~$ cat /etc/hosts 127.0.0.1 localhost 127.0.1.1 libre-computer ::1 localhost ip6-localhost ip6-loopback ff02::1 ip6-allnodes ff02::2 ip6-allrouters

le nom n'a pas été changé dans la deuxième ligne du fichier hosts. Cela peut causer des problèmes, le fichier /etc/hosts/ a donc été mis à jour. Après, il était est temps de redémarrer et de vérifier que ces changements fonctionnaient.

libre@la-frite:~$ sudo reboot Connection to 192.168.1.126 closed by remote host. Connection to 192.168.1.126 closed. wait some time michel@hp:~$ ssh libre@la-frite.local @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @ WARNING: POSSIBLE DNS SPOOFING DETECTED! @ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ The ECDSA host key for la-frite.local has changed, and the key for the corresponding IP address 192.168.0.126 is unchanged. This could either mean that DNS SPOOFING is happening or the IP address for the host and its host key have changed at the same time. Offending key for IP in /home/michel/.ssh/known_hosts:55 remove with: ssh-keygen -f "/home/michel/.ssh/known_hosts" -R "192.168.0.126" @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ @ WARNING: REMOTE HOST IDENTIFICATION HAS CHANGED! @ @@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@ IT IS POSSIBLE THAT SOMEONE IS DOING SOMETHING NASTY! Someone could be eavesdropping on you right now (man-in-the-middle attack)! It is also possible that a host key has just been changed. The fingerprint for the ECDSA key sent by the remote host is SHA256:Z7zPHJT+3bpk3LBaq73YTGehNLyJhDK8Jgfsl+mwQiw. Please contact your system administrator. Add correct host key in /home/michel/.ssh/known_hosts to get rid of this message. Offending ECDSA key in /home/michel/.ssh/known_hosts:53 remove with: ssh-keygen -f "/home/michel/.ssh/known_hosts" -R "la-frite.local" ECDSA host key for la-frite.local has changed and you have requested strict checking. Host key verification failed. michel@hp:~$ ssh-keygen -f "/home/michel/.ssh/known_hosts" -R "la-frite.local" # Host la-frite.local found: line 53 /home/michel/.ssh/known_hosts updated. Original contents retained as /home/michel/.ssh/known_hosts.old michel@hp:~$ ssh libre@la-frite.local The authenticity of host 'la-frite.local (192.168.0.126)' can't be established. ECDSA key fingerprint is SHA256:9aBYTGehNLyJhDK8Z7l+mwQiwzPHJT+3bpk3LBaJgfs. Are you sure you want to continue connecting (yes/no)? yes Warning: Permanently added 'la-frite.local' (ECDSA) to the list of known hosts. libre@la-frite.local's password: mon_nouveau_mdp ceci n'est pas affiché à l'écran Linux la-frite 4.19.57+ #55 SMP PREEMPT Thu Jul 4 13:38:48 EDT 2019 aarch64 The programs included with the Debian GNU/Linux system are free software; the exact distribution terms for each program are described in the individual files in /usr/share/doc/*/copyright. Debian GNU/Linux comes with ABSOLUTELY NO WARRANTY, to the extent permitted by applicable law. Last login: Thu Jul 11 21:49:28 2019 from 192.168.0.118

Wi-Fi toc

La Frite ne vient pas avec la connectivité sans fil.

libre@la-frite:~$ ip -4 address 1: lo: mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever 2: eth0: mtu 1500 qdisc mq state UP group default qlen 1000 inet 192.168.0.126/24 brd 192.168.0.255 scope global eth0 valid_lft forever preferred_lft forever

J'ai connecté à chaud à un adaptateur USB-Wi-Fi et, rapidement, le système l'a trouvé.

libre@la-frite:~$ ip address ... 3: wlxc8fe30ffdb63: mtu 1500 qdisc noop state DOWN group default qlen 1000 link/ether c8:fe:30:ff:db:63 brd ff:ff:ff:ff:ff:ff

Bien sûr, l'interface Wi-Fi est déactivée (DOWN). Je pense que le moyen le plus simple de faire fonctionner WI-FI était d'installer Network Manager, bien qu'à long terme je choisirai peut-être une autre approche (WPA Supplicant, par exemple).

libre@la-frite:~$ sudo apt install -y network-manager Reading package lists... Done ... Need to get 12.8 MB of archives. After this operation, 49.3 MB of additional disk space will be used. ... Processing triggers for systemd (232-25+deb9u11) ... Processing triggers for dbus (1.10.28-0+deb9u1) ...

J'ai utilisé l'utilitaire de gestion de réseau graphique à base de texte pour configurer la connexion Wi-Fi.

libre@la-frite:~$ sudo nmtui

En premier il faut activer la connexion.

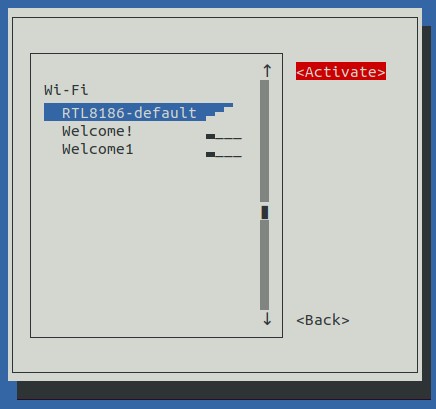

La première étape est de choisir le réseau WI-FI.

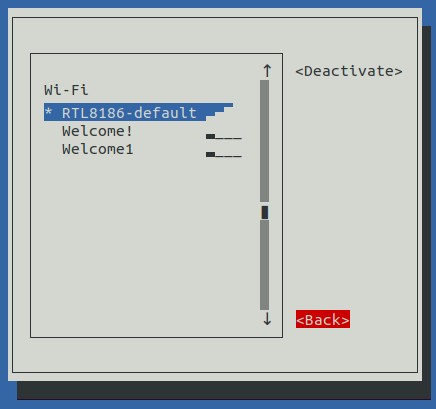

Le mot de passe sera ensuite demandé. Network Manager affichera ensuite un message, Connecting... alors qu'un tentative de connexion est lancée. Une fois cette opération effectuée, une étoile apparaîtra à gauche du nom du réseau. Il faut retourner à l'écran initial.

Puis quitter l'utilitaire.

On peut vérifier que les deux interfaces réseau sont activées.

libre@la-frite:~$ ip -4 address 1: lo: mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever 2: eth0: mtu 1500 qdisc mq state UP group default qlen 1000 inet 192.168.1.126/24 brd 192.168.0.255 scope global eth0 valid_lft forever preferred_lft forever 3: wlxc8fe30ffdb63: mtu 1500 qdisc mq state UP group default qlen 1000 inet 192.168.1.127/24 brd 192.168.0.255 scope global dynamic wlxc8fe30ffdb63 valid_lft 604743sec preferred_lft 604743sec

Je n'ai pas fait de tests approfondis, mais il semble que l'adaptateur USB-WiFi doit être connecté au port USB le plus éloigné du récepteur infrarouge et du connecteur GPIO double rangée (c'est le même port USB que celui utilisé auparavant pour la clé USB) si Ethernet est également connecté, sinon le système ne démarrera pas correctement. De plus, il semble que l'interface sans fil n'est pas activée lors de la mise sous tension si un câble Ethernet n'est pas connecté. Des échos de l'Orange Pi Zero ? Pour le moment, je vais mettre cela sur le compte de mon installation plutôt sommaire de Network Manager.

La température du système toc

La température du système sur puce peut être lue. Initialement, lorsque seule la connexion Ethernet était activée, le système fonctionnait à une température relativement modérée.

libre@libre-computer:~$ cat /sys/class/hwmon/hwmon0/temp1_input 44000

J'ai réussi à faire monter la température à 45°C en copiant une bonne part des fichiers source de ce site. En présence de l'adaptateur USB-Wi-Fi, la température a grimpé à 49°C. Il me semble que le puce de mémoire DRAM et le module eMMC étaient plus chaud que le système sur puce.

Connecteurs et UART toc

La photo de La Frite affichée sur le site Web de Libre Computer et ailleurs est obsolète. Au lieu de trois connecteurs à trois broches et d'un autre à deux broches, il existe deux connecteurs à quatre broches et un à trois broches avec un cavalier en place. Je n'ai trouvé aucune information sur ce dernier. J'avais espéré que l'un des autres un port UART, mais ce n'est pas le cas. Sur la photo de la boîte dans laquelle La Frite a été expédiée, le connecteur à quatre broches près du port d’alimentation micro-USB porte l’ indication CVBS ce qui serait un port audio/visuel (Composite Video Baseband Signal) ce que semble confirmer article de Jean-Luc Aufranc (CNXSoft) semble confirmer. L'autre connecteur à 4 broches est relié à un ou peut-être deux convertisseurs analogue-numérique (ADC) du système sur puce.

Sur le forum, il y a une discussion au sujet de UART/Serial Connection dans laquelle loverpi (la "voix officielle" de qui exactement ?) écrit ce qui suit.

Pour l'UART, ce sont les broches 3,5,6 pour TX,RX,Masse respectivement For UART, it's pin 3,5,6 for TX,RX,GND respectively

Je n'ai pas trouvé d'information détaillée sur les connecteurs qu'on retrouve sur La Frite mais il y a beaucoup plus d'informations pour son grand frère (ou devrais-je dire mère) Le Potato, y compris le texte suivant : GPIO Headers Reference for AML-S905X-CC. Il était logique de supposer que la broche 1 du connecteur à 40 broches serait la broche la plus proche du récepteur IR sur La Frite comme sur Le Potato. Néanmoins, j'ai éteint l'ordinateur et utilisé un ohmmètre pour identifier l'orientation du connecteur en vérifiant que les broches de terre étaient toutes connectées ensemble. L'hypothèse était juste. Le brochage réel peut être obtenu à partir d’un document intitulé AML-S905X-CC-V1.0A Headers, duquel on peut tirer les informations suivantes.

Broche 3 GPIOA0_5 (GPIO 5) est UART_RX_A0_B Broche 5 GPIOA0_4 (GPIO 4) est UART_TX_A0_B Broche 6 est la masse

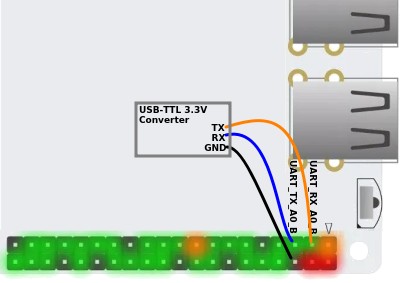

Comme d'habitude les lignes TX et RX du convertisseur USB-TTL doivent être connectées aux ports RX et TX respectivement du système sur puce (ou comme dit loverpidire, les broches 3 et 5 étaient destinées à TX et RX [du convertisseur]). J'ai donc connecté le câble du convertisseur série comme indiqué ci-dessous.

connection diagram

Ce n'est à ce moment-là que j'ai remarqué qu'un petit triangle identifiait clairement la broche 1 du connecteur à 40 broches.

Lorsque j'ai connecté le convertisseur à un port USB de l'ordinateur de bureau, j'ai remarqué qu'il se présentait comme périphérique ttyUSB0. J'ai donc lancé screen avec la commande suivante, en devinant plus ou moins le débit approprié.

michel@hp:~$ screen /dev/ttyUSB0 115200

Un avantage d'avoir une connexion UART lors qu'il n'y a pas de moniteur branché sur le petit ordinateur est qu'il est possible de voir sa séquence de démarrage. À un moment donné dans celle-ci, ce qui suit s’affiche.

Autoboot in 1 seconds

J'ai essayé d'appuyer sur le bouton U-Boot (c'est le seul bouton de La Frite) lorsque ce message est arrivé sans parvenir a interrompe la séquence de démarrage pour obtenir l'invite U-Boot. Ensuite, j'ai essayé d'appuyer deux fois, puis j'ai essayé de démarrer avec le bouton déjà enfoncé sans plus de succès. Apparemment, le processus de démarrage peut être interrompu en appuyant sur la touche Échap d'un clavier connecté (voir le message de loverpi référencé ci-dessus), mais je n'avais pas de clavier pour le tester.

Installing Another Image: Ubuntu toc

As before, download the desired OS image from the loverpi site. I tried the in the list at the loverpi download page. The next step is to use Balena Etcher to burn the image onto a USB thumb drive. Placing the USB drive into the proper USB port (the one furthest from the 40 pin header) and rebooting changed nothing. La Frite booted from the Debian image on the eMMC module.

Comme précédemment, il faut télécharger l'image de système d'exploitation souhaitée à partir du site de loverpi. J'ai essayé la première image de Ubuntu Bionic dans la liste sur la page de téléchargements. L'étape suivante consiste à utiliser Balena Etcher pour graver l'image sur une clé USB. Malheureusement redémarrer l' ordinateur après avoir placé la clé USB dans le port USB approprié (celui le plus éloigné du connecteur à 40 broches) ne change rien; la Frite utilise l'image Debian sur le module eMMC.

Si je pouvais interrompre la séquence de démarrage, il serait possible d'utiliser U-Boot pour démarrer à partir du lecteur USB. Mais comme expliqué ci-dessus, je ne peux pas faire ça. Cependant, il est possible de « formater » le module eMMC afin que U-Boot n'y trouve plus la partition de démarrage et qu'il recherche ensuite un système d'exploitation sur la clé USB.

libre@la-frite:~$ sudo dd if=/dev/zero of=/dev/mmcblk0 bs=10M count=1 1+0 records in 10485760 bytes (10 MB, 10 MiB) copied, 0.0184574 s, 568 MB/s libre@la-frite:~$ sudo reboot ... U-Boot 2019.04+ (Apr 11 2019 - 01:57:41 -0400) Libre Computer AML-S805X-AC Model: Libre Computer Board AML-S805X-AC DRAM: 1 GiB MMC: mmc@74000: 0 Loading Environment from SPI Flash... SF: Detected gd25lq128 with page size 256 Bytes, erase size 4 KiB, total 16 MiB *** Warning - bad CRC, using default environment In: serial Out: serial Err: serial ** No device specified ** [BL31]: tee size: 0 using random mac address: 18:66:C7:61:81:fd ** No partition table - mmc 0 ** Of course not, it was just erased! Error: could not access storage. Net: eth0: ethernet@c9410000 starting USB... USB0: Register 2000140 NbrPorts 2 Starting the controller USB XHCI 1.00 scanning bus 0 for devices... 2 USB Device(s) found scanning usb for storage devices... 1 Storage Device(s) found Autoboot in 1 seconds switch to partitions #0, OK .... Booting from the USB drive Ubuntu 18.04.2 LTS libre-computer ttyAML0 libre-computer login: libre Password: computer not echoed Welcome to Ubuntu 18.04.2 LTS (GNU/Linux 4.19.57+ aarch64) * Documentation: https://help.ubuntu.com * Management: https://landscape.canonical.com * Support: https://ubuntu.com/advantage The programs included with the Ubuntu system are free software; the exact distribution terms for each program are described in the individual files in /usr/share/doc/*/copyright. Ubuntu comes with ABSOLUTELY NO WARRANTY, to the extent permitted by applicable law. To run a command as administrator (user "root"), use "sudo ". See "man sudo_root" for details. libre@libre-computer:~$ cat /etc/*version buster/sid libre@libre-computer:~$ cat /etc/*release DISTRIB_ID=Ubuntu DISTRIB_RELEASE=18.04 DISTRIB_CODENAME=bionic DISTRIB_DESCRIPTION="Ubuntu 18.04.2 LTS" NAME="Ubuntu" VERSION="18.04.2 LTS (Bionic Beaver)" ID=ubuntu ID_LIKE=debian PRETTY_NAME="Ubuntu 18.04.2 LTS" VERSION_ID="18.04" HOME_URL="https://www.ubuntu.com/" SUPPORT_URL="https://help.ubuntu.com/" BUG_REPORT_URL="https://bugs.launchpad.net/ubuntu/" PRIVACY_POLICY_URL="https://www.ubuntu.com/legal/terms-and-policies/privacy-policy" VERSION_CODENAME=bionic UBUNTU_CODENAME=bionic libre@libre-computer:~$ lscpu Architecture: aarch64 Byte Order: Little Endian CPU(s): 4 On-line CPU(s) list: 0-3 Thread(s) per core: 1 Core(s) per socket: 4 Socket(s): 1 NUMA node(s): 1 Vendor ID: ARM Model: 4 Model name: Cortex-A53 Stepping: r0p4 BogoMIPS: 48.00 L1d cache: unknown size L1i cache: unknown size L2 cache: unknown size NUMA node0 CPU(s): 0-3 Flags: fp asimd evtstrm aes pmull sha1 sha2 crc32 cpuid

The above is captured from the UART connection. It would not be possible to do this from a wireless connection as the Wi-Fi is not set up in the Ubuntu image.

Ce qui précède est capté à partir de la connexion UART. Cela ne serait pas possible depuis une connexion sans fil car le Wi-Fi n'est pas configuré dans l'image Ubuntu.

Je n'ai pas du tout testé cette distribution de Linux, mais j'ai remarqué que, de temps en temps, le terminal ne répond pas comme si le système était occupé par certaines opérations internes.

Conclusion toc

Il reste beaucoup à tester et le manque d'informations est déconcertant. Par exemple, je n’ai pas trouvé comment traiter les DEL intégrées. Il n'y a pas d'utilitaire de configuration spécifique. Cela rendra le tableau moins convivial pour les néophytes comme moi. Ceci est surprenant, car Libre Computer vise carrément la clientèle du Raspberry Pi avec La Frite. Il y a peut-être des problèmes avec le Wi-Fi, mais cela n'est pas encore confirmé.

Sur le plan positif, j'ai trouvé le système très réactif lors de l'exécution de la distribution Debian. Les connexions Ethernet semblent solides, l'ouverture d'une session SSH n'a jamais été un problème, les transferts de fichiers avec Filezilla se sont déroulés sans problèmes. Autant que je sache, il n’y a pas de retard ou de suspension des opérations du service avahi-daemon qui ont affecté l’Orange Pi Zero acheté il n'y a pas longtemps. De plus, il semble que Libre Computer soit en train de publier des images améliorées du système d'exploitation.

Ma première impression est que La Frite est un petit ordinateur monocarte avec beaucoup de potentiel. Espérons que Libre Computer publiera prochainement les informations qui faciliteront l’exploitation complète du matériel. Après tout, La Frite était un projet Open Source sur Kickstarter. Si tout va bien, je ne regretterai pas cet achat et peut-être je me rappellerai enfin pourquoi j'ai fait cet achat en premier lieu.
